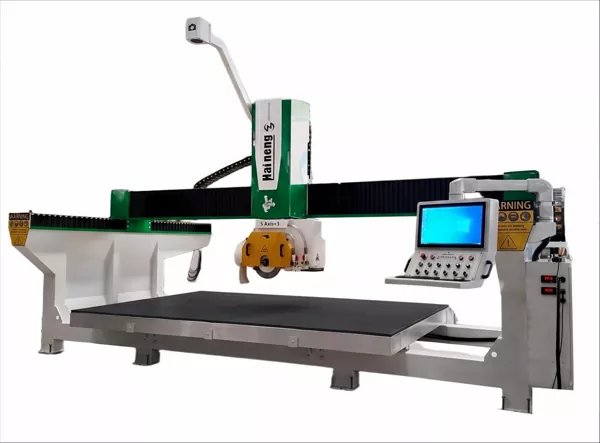

HTQ700GL5 oxlu CNC körpü mişarıadi düz kəsmə qurğusundan daha çox çevikliyə ehtiyacı olan daş emalçılar üçün nəzərdə tutulmuşdur. CNC nəzarəti, CAD idxal proqramlaşdırması, tənzimlənən kəsici baş hərəkəti və ağır qaynaqlı strukturu ilə maşın bir sıra daş kəsmə və formalaşdırma tətbiqlərini dəstəkləyir.
HTQ700GL 5-Axis CNC Körpü Testerəsi nə edə bilər?
Hər daş layihənin düzbucaqlı konturları yoxdur. Mətbəx tezgahları, vanna otağı üçün lavabolar, memarlıq komponentləri və dekorativ daş parçaları üçün bucaqlı kənarlar, əyri profillər və ya xüsusi formalı hissələr tələb oluna bilər.
HTQ700GL müxtəlif kəsmə və profilləmə əməliyyatlarını dəstəkləyir, o cümlədən:
- Düz və bucaqlı kəsmə:Daş plitələri emal edin və hissələri uyğun açılarda kəsin.
- Xüsusi formalı kəsmə:Dəyirmi, oval, yelpikşəkilli, çoxbucaqlı, almaz formalı və digər qeyri-müntəzəm formaları istehsal edin.

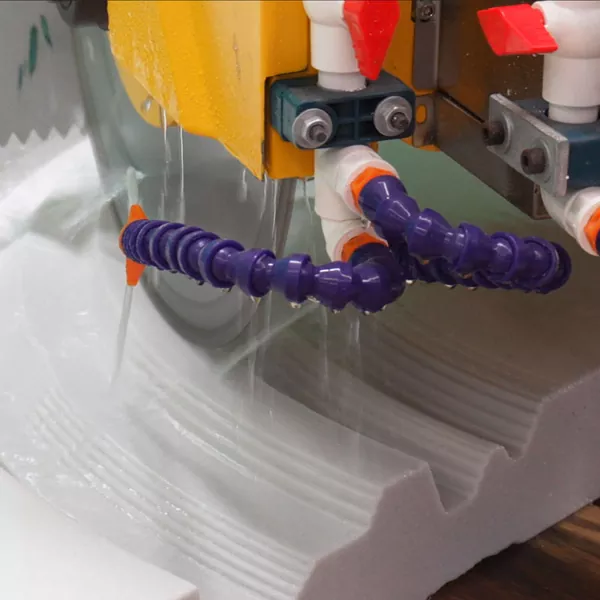

- Əyri profilləmə:Uyğun dekorativ daş komponentləri üçün düz və əyri konturları izləyin.
- Yiv kəsmə:Müvafiq tətbiqlər üçün düz, bucaqlı və tor tipli yivlər yaradın.
- Kəsmə və kənarların formalaşdırılması:Müxtəlif dizayn tələblərinə cavab vermək üçün tənzimlənən kəsici baş hərəkətindən istifadə edin.
Maşın spesifikasiyası C oxunun 0-dan 360 dərəcəyə qədər fırlanmasını və A oxunun 0-dan 90 dərəcəyə qədər hərəkətini sadalayır. İş masası 0 ilə 85 dərəcə arasında müəyyən edilmiş maksimum əyilmə diapazonuna malikdir.
Bu hərəkət diapazonları fərdi işi planlaşdırarkən istehsalçılara daha çox seçim imkanı verir. Faktiki emal qabiliyyəti materialdan, iş parçasının ölçülərindən, bıçaq konfiqurasiyasından, alətlərdən və seçilmiş kəsmə üsulundan asılıdır. Tələb olunan və ya qeyri-adi işlər üçün təchizatçıdan quraşdırmanı təsdiqləməsini və nümunə kəsmə testini təşkil etməsini xahiş edin.
Tezgah və Daş İstehsalında Tətbiqlər
Mətbəx və Hamam Tezgahları
Tezgah istehsalı tez-tez bir plitənin ölçüsündən daha çoxunu əhatə edir. Dizayndan asılı olaraq, bir iş üçün bucaqlı kənarlar, lavabo açılışları, kran deşikləri və ya drenaj yivləri tələb oluna bilər.
HTQ700GL kəsmə və profilləşdirmə əməliyyatlarını dəstəkləyir. İsteğe bağlı freze kəsici qoşqu və müvafiq alətlərlə dəzgah, həmçinin lavabonun və kran açılışlarının, drenaj yivlərinin və tezgahın kənarlarının frezelənməsi daxil olmaqla, əlavə emal işləri üçün konfiqurasiya edilə bilər. Cilalama üçün uyğun daşlama çarxları və alətlər tələb olunur.
Həm standart tezgahları, həm də fərdi dizaynları emal edən emalatxanalar üçün bu konfiqurasiya bir maşın üzərində bir neçə uyğun əməliyyatın aparılmasına kömək edə bilər. Sifariş verməzdən əvvəl əlavə avadanlıq və tələb olunan alətləri təsdiqləyin.
Qranit və Mərmər Emalı
Qranit və mərmər emalatxanaları tez-tez müxtəlif qalınlıqlar, konturlar və bitirmə tələbləri olan məhsulları idarə edir. HTQ700GL formalı daş komponentləri, bucaqlı kəsiklər və dekorativ profillər kimi tətbiqləri qiymətləndirmək üçün uyğundur.
Göstərilən bıçaq diametri diapazonu 350 ilə 700 mm arasındadır. Bıçağın maksimum diametri maksimum kəsmə dərinliyi kimi qəbul edilməməlidir. Əldə edilə bilən kəsmə dərinliyi və tövsiyə olunan iş şəraiti maşının konfiqurasiyasına, seçilmiş bıçaq və materialdan asılıdır.
Kafel və mühəndis daş
Geniş formatlı plitələr və mühəndis daş məhsulları planlaşdırılmış kəsmə yolları və xüsusi kənar müalicə tələb edə bilər. HTQ700GL uyğun materiallar və hissə dizaynları üçün proqramlaşdırılmış əməliyyatları dəstəkləmək üçün CNC nəzarəti və CAD idxal proqramlaşdırmasından istifadə edir.
Tanımadığı materialları emal etməzdən əvvəl, təchizatçı ilə bıçaq uyğunluğunu, iş parçasının dəstəyini, yem parametrlərini və tələb olunan son keyfiyyəti təsdiqləyin.

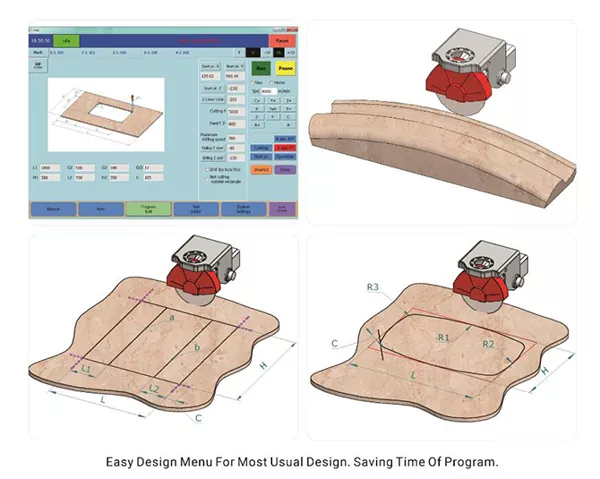

CAD İdxal Proqramlaşdırması və CNC Əməliyyatı
Daş emalatxanası müxtəlif hissələrin formalarını və müştəri təsvirlərini idarə edərkən proqramlaşdırma vacib bir məsələdir. Operatorlar tələb olunan kəsmə yollarını təkrarlanan şəkildə hazırlaya bildikdə, geniş hərəkət qabiliyyətinə malik maşın ən faydalıdır.
HTQ700GL CNC nəzarətindən və CAD idxal proqramlaşdırmasından istifadə edir. Onun məhsul sənədləri əməliyyatı sadələşdirmək üçün nəzərdə tutulmuş sensor ekran interfeysini və daxil edilmiş məlumatlardan qrafik yarada bilən sistemi təsvir edir.
Tipik bir iş axını rəsmin hazırlanmasını, uyğun CAD məlumatlarının idxalını, emal tələblərinin yoxlanılmasını, materialın və alətlərin qurulmasını və avtomatik emal başlamazdan əvvəl işin yoxlanılmasını əhatə edir.
Bu yanaşma mütəmadi olaraq fərdi təsvirlər alan və ya oxşar hissələrin istehsalını təkrarlayan emalatxanalara aiddir. HTQ700GL almadan əvvəl5 oxlu CNC körpü mişarı, dəstəklənən CAD fayl formatlarını, proqram tələblərini və operator təlimi tənzimləmələrini təsdiqləyin.
Ağır Yüklü Quruluş və Hərəkət Komponentləri
Maşın konstruksiyası müntəzəm istehsal üçün avadanlıq seçərkən nəzərə alınmalı başqa bir amildir. HTQ700GL inteqral sərt qaynaqlı strukturdan istifadə edir. Onun sənədləşdirilmiş hərəkət komponentlərinə xətti relslər, top vintləri, spiral dişlilər, yüksək dəqiqlikli planet reduktorları və servo sistem daxildir.
Maşın müəyyən edilmiş 22 kVt əsas mühərrikə və 0-dan 6000 rpm-ə qədər sürət diapazonuna malikdir. Quraşdırılmış maşının ümumi gücü 33 kVt olaraq verilmişdir.
Bu spesifikasiyalar avadanlığı müqayisə etmək üçün faydalı başlanğıc nöqtəsini təmin edir. Bununla belə, kəsmə sürəti, hazır məhsulun keyfiyyəti və istehsal məhsulu seçilmiş bıçaq, material xüsusiyyətləri, kəsmə dərinliyi, yem parametrləri və operatorun quraşdırılması kimi amillərdən asılıdır.
HTQ700GL Texniki Spesifikasiyalar
Aşağıdakı rəqəmlər istehsalçının məhsul sənədlərinə əsaslanır. İmperator çevrilmələri təxminidir.
| Spesifikasiya | HTQ700GL |
|---|---|
| Maşın növü | 5 oxlu CNC ağır iş üçün monoblok körpü mişarı |
| Nəzarət sistemi | CNC |
| Proqramlaşdırma üsulu | CAD idxalı |
| Bıçağın diametri | 350–700 mm (13,8–27,6 düym) |
| Əsas motor gücü | 22 kVt (təxminən 29,5 at gücü) |
| Sürət diapazonu | 0-6000 rpm |
| X oxu hərəkəti | 3,800 mm (149,6 düym) |
| Y oxu hərəkəti | 2,400 mm (94,5 düym) |
| Z oxu hərəkəti | 500 mm (19,7 düym) |
| C oxunun fırlanması | 0–360° |
| A oxu hərəkəti | 0–90° |
| İş masasının maksimum əyilməsi | 0–85° |
| İş masasının ölçüləri | 3,600 × 2,200 mm (141,7 × 86,6 düym) |
| Ümumi güc | 33 kVt (təxminən 44,3 at gücü) |
| Ümumi çəki | 5,000 kq (təxminən 11,023 funt) |
| Ümumi ölçülər | 5,800 × 3,400 × 3,600 mm (təxminən 19,0 × 11,2 × 11,8 fut) |
Quraşdırma qeydi:Ümumi ölçülər maşının ətrafında tələb olunan tam əməliyyat boşluğunu əks etdirmir. Seminarı hazırlamazdan əvvəl elektrik təchizatını, sahəyə girişi, mərtəbə şərtlərini, yükləmə yerini, texniki xidmətin boşluğunu və quraşdırma tələblərini təsdiqləyin.
HTQ700GL emalatxananız üçün uyğundurmu?
Doğru maşın müştərilərinizin həqiqətən sifariş etdiyi işlərdən asılıdır. Düzbucaqlı plitələrin ölçüsünə yönəlmiş bir atelye, müntəzəm olaraq fərdiləşdirilmiş tezgah hissələri və ya qeyri-müntəzəm daş profillər hazırlayandan fərqli tələblərə malik ola bilər.
Mağazanız aşağıdakı hallarda HTQ700GL-ni nəzərdən keçirməyə dəyər:
- Bucaqlı kəsikləri, əyri konturları və ya xüsusi formalı daş hissələri emal edir.
- Rəsm əsaslı iş üçün CNC nəzarəti və CAD idxal proqramlaşdırması lazımdır.
- Qranit, mərmər, mühəndis daş, kafel və ya digər uyğun tikinti materialları ilə işləyir.
- Uyğun tezgah tətbiqləri üçün isteğe bağlı freze əməliyyatlarını qiymətləndirmək istəyir.
- Maşın üçün tələb olunan mərtəbə sahəsi və elektrik gücü var.
Satınalma qərarı verməzdən əvvəl bir neçə təmsilçi təsvir hazırlayın. Standart kəsmə işi, bucaqlı kəsmə və qeyri-müntəzəm profil daxildir. Təchizatçıdan hər bir iş üçün müvafiq konfiqurasiya, alətlər və emal üsulunu təsdiqləməsini xahiş edin.
Təklif tələb etməzdən əvvəl nəyi yoxlamaq lazımdır
Material və Qalınlıq
Ən çox emal etdiyiniz materialları müəyyənləşdirin və həm tipik, həm də maksimum iş parçası qalınlığını təmin edin. Fərqli materiallar fərqli bıçaqlar və iş şəraiti tələb edə bilər.
Hissə ölçüləri və kəsmə tələbləri
Adi uzunluğu, eni, qalınlığını, tələb olunan açıları və profil detallarını paylaşın. Bu, təchizatçıya maşının səyahətinin və təklif olunan konfiqurasiyanın uyğun olub olmadığını qiymətləndirməyə kömək edir.
Alətlər və Əlavə Funksiyalar
İşlərinizin düz kəsmə, bucaqlı kəsmə, xüsusi profillər, yivlər, frezeleme və ya cilalama ehtiyacının olub olmadığını müəyyənləşdirin. Hər əməliyyatın standart konfiqurasiyaya daxil edildiyini düşünməkdənsə, hansı funksiyaların əlavə avadanlıq tələb etdiyini təsdiqləyin.
Proqram təminatı və zavod şərtləri
Nümayəndə CAD çertyojlarını təqdim edin və uyğun fayl formatlarını təsdiqləyin. Həmçinin maşına girişi, mövcud quraşdırma yerini, elektrik tələblərini və texniki xidmətin boşluğunu yoxlayın.
Satışdan sonra dəstək
Quraşdırma təlimatı, operator təlimi, ehtiyat hissələri, texniki xidmət sənədləri və texniki dəstək haqqında soruşun. Bu detallar maşının texniki xüsusiyyətləri və alış qiyməti ilə yanaşı nəzərdən keçirilməlidir.
Tez-tez verilən suallar
HTQ700GL hansı materialları emal edə bilər?
Məhsul sənədlərində uyğun kəsmə və formalaşdırma tətbiqləri üçün plitələr, plitələr, mərmər, süni daş, qranit, sement məmulatları və digər tikinti materialları sadalanır. Sifariş verməzdən əvvəl xüsusi materialınıza və qalınlığına uyğunluğu təsdiqləyin.
HTQ700GL bucaqlı kəsimi dəstəkləyirmi?
Bəli. Göstərilən A oxunun hərəkəti 0–90°, C oxunun fırlanması isə 0–360°-dir. İş masası 0-85° arasında müəyyən edilmiş maksimum əyilmə diapazonuna malikdir. Təchizatçıdan nəzərdə tutulan işiniz üçün tələb olunan konfiqurasiyanı yoxlamağı xahiş edin.
Maşın lavabo açılışlarını və drenaj yivlərini emal edə bilərmi?
Bu əlavə emal tapşırıqları isteğe bağlı freze qoşması və uyğun alətlərlə dəstəklənə bilər. Kotirovka sorğusu zamanı əlavəni, alətləri və tələb olunan konfiqurasiyanı təsdiq edin.
Maşın necə proqramlaşdırılıb?
Göstərilən proqramlaşdırma üsulu CAD idxalıdır. Dəstəklənən fayl formatları və proqram təminatı tələbləri təchizatçı ilə təsdiqlənməlidir.
Maksimum bıçağın diametri nədir?
Göstərilən bıçağın diametri diapazonu 350–700 mm, təxminən 13,8–27,6 düymdür. Bu rəqəm öz-özünə maksimum kəsmə dərinliyini təyin etmir.
Maşın nə qədər yer tələb edir?
Siyahıda göstərilən ümumi ölçülər 5,800 × 3,400 × 3,600 mm-dir. Materialla işləmə, istismar, texniki xidmət və təhlükəsiz giriş üçün əlavə yer tələb oluna bilər. Saytı hazırlamazdan əvvəl quraşdırma planını tələb edin.
Haineng ilə daş kəsmə tələblərinizi müzakirə edin
HTQ700GL5 oxlu CNC körpü mişarıCNC nəzarətini, CAD idxal proqramlaşdırmasını, 350-700 mm bıçaq diapazonunu, tənzimlənən kəsici baş hərəkətini və ayrılmaz sərt qaynaqlı strukturu özündə birləşdirir. İsteğe bağlı freze konfiqurasiyası onun istifadəsini əlavə uyğun sayğac işləmə tapşırıqlarına genişləndirə bilər.
Maşının istehsal ehtiyaclarınıza uyğun olub olmadığını müəyyən etmək üçün material növünüzü, iş parçasının ölçülərini, tələb olunan əməliyyatları və təsviri təsvirləri Haineng ilə paylaşın. Bundan sonra təchizatçı uyğun maşın konfiqurasiyasını və əlavə avadanlığı təsdiq etməyə kömək edə bilər.
